Charakterystyka aparatu

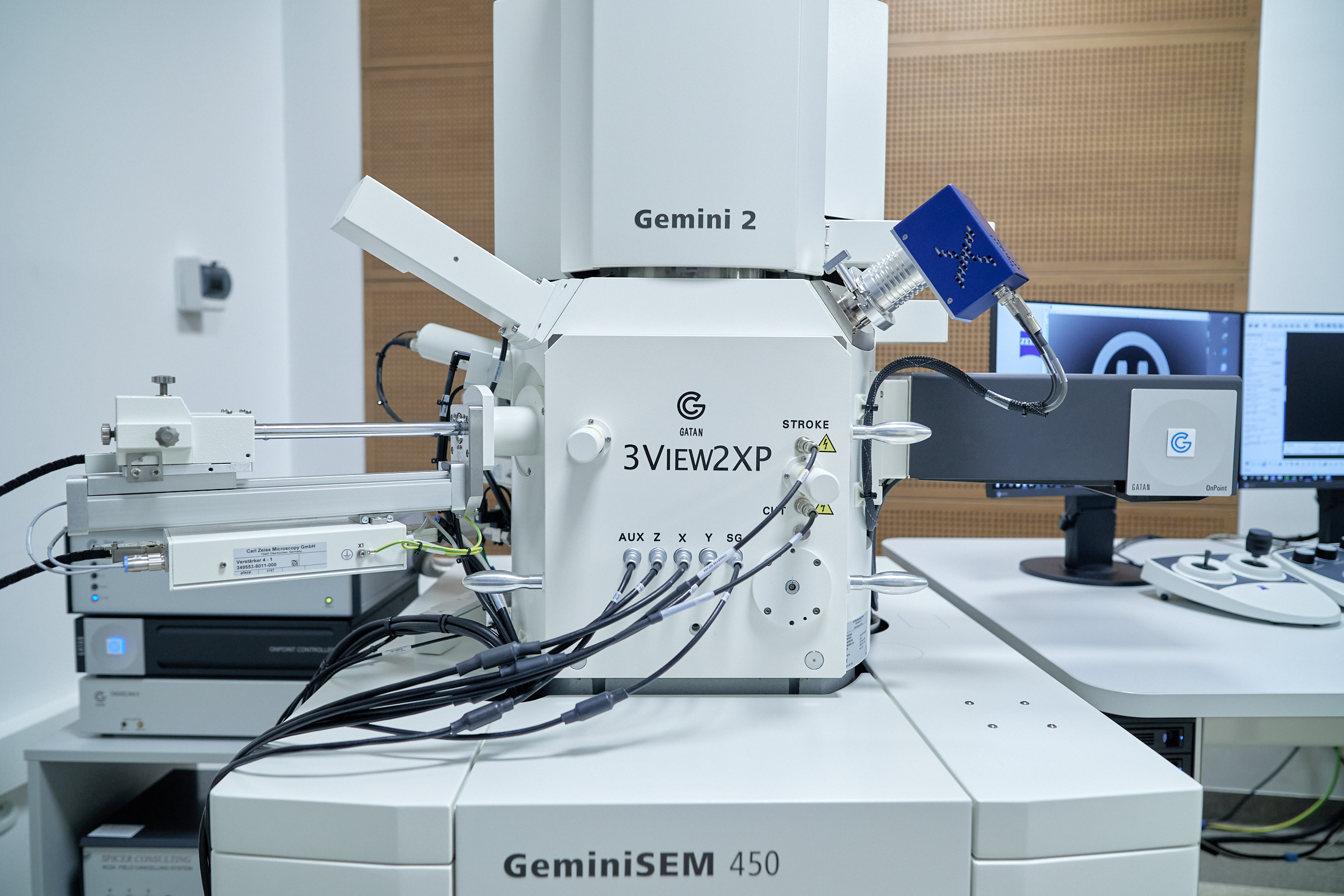

System do usuwania kolejnych warstw próbki za pomocą noża diamentowego i seryjnego obrazowania ultrastrukturalnego, przystosowany do pracy w mikroskopie elektronowym skaningowy Gemini 450 firmy Zeiss. Pozwala na usuwanie warstw materiału o grubości poniżej 30 nm i tworzenie pojedynczych obrazów o wielkości 32 000 x 24 000 pikseli. System współpracuje z detektorem OnPoint firmy Gatan o bardzo wysokiej wydajności i jakości obrazowania. Jest wyposażony w układ nastrzyku azotu na próbkę w celu ograniczania  elektryzowania się próbek o niskim przewodnictwie.

Możliwości badawcze

System pozwala na wysokorozdzielcze trójwymiarowe obrazowanie ultrastruktury komórek i tkanek metodą „Serial Block Face Imaging” czyli poprzez skrawanie próbki w komorze mikroskopu elektronowego skaningowego i obrazowanie kolejno odsłanianych warstw. Kompensacja ładunków elektrycznych poprzez iniekcję małych ilości azotu pozwala obrazowanie próbek o niskim przewodnictwie elektrycznym, np. próbek z dużą ilością pustych przestrzeni wypełnionych żywicą.

Praca aparatu

Filmy

Charakterystyka aparatu

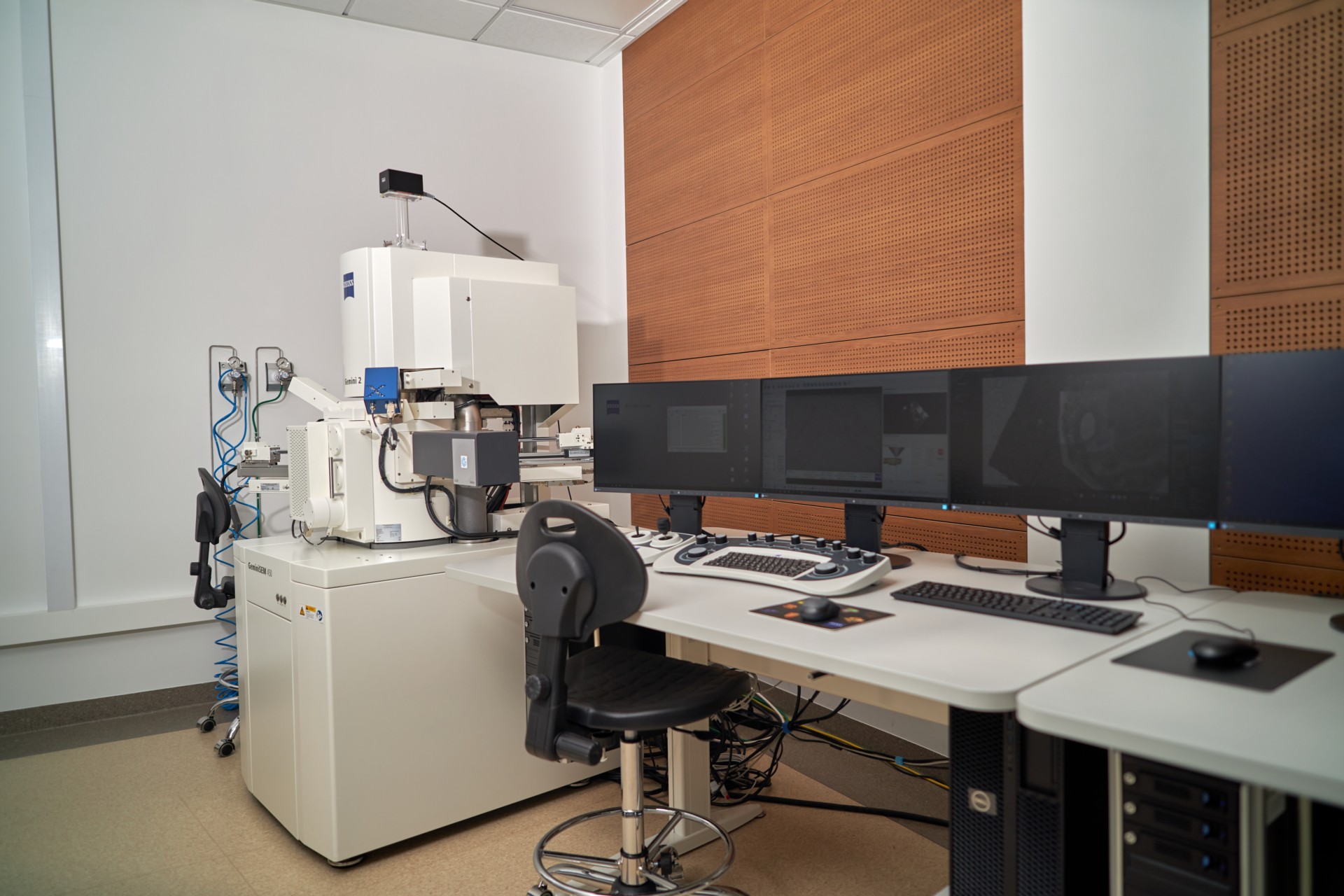

Wysokorozdzielczy mikroskop elektronowy skaningowy z termiczną emisją polową, dwukondensorowym układem soczewek, systemem deceleracji, przystosowany do pracy w warunkach zmiennej próżni od 5 do 500 Pa.  W mikroskopie zainstalowane są:

1) zewnątrz kolumnowe detektory elektronów wtórnych SE2 oraz VPSE firmy Zeiss,

2) zewnątrz kolumnowe detektory elektronów wstecznie rozproszonych BSD4 firmy Zeiss oraz OnPoint firmy Gatan,

3) wewnątrz kolumnowe detektory elektronów wtórnych i wstecznie rozproszonych,

4) detektor elektronów przechodzących STEM firmy Zeiss. Mikroskop sprzężony jest z system ATLAS firmy Carl Zeiss.

Możliwości badawcze

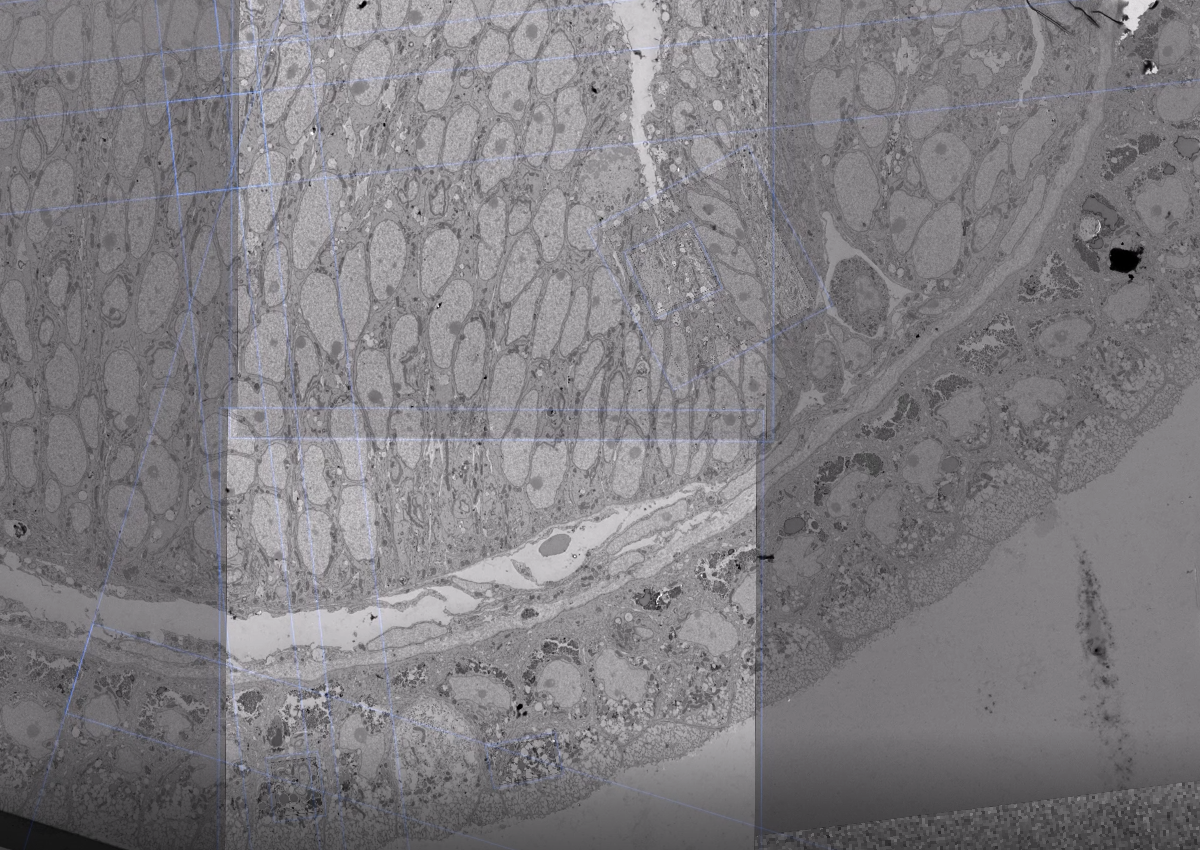

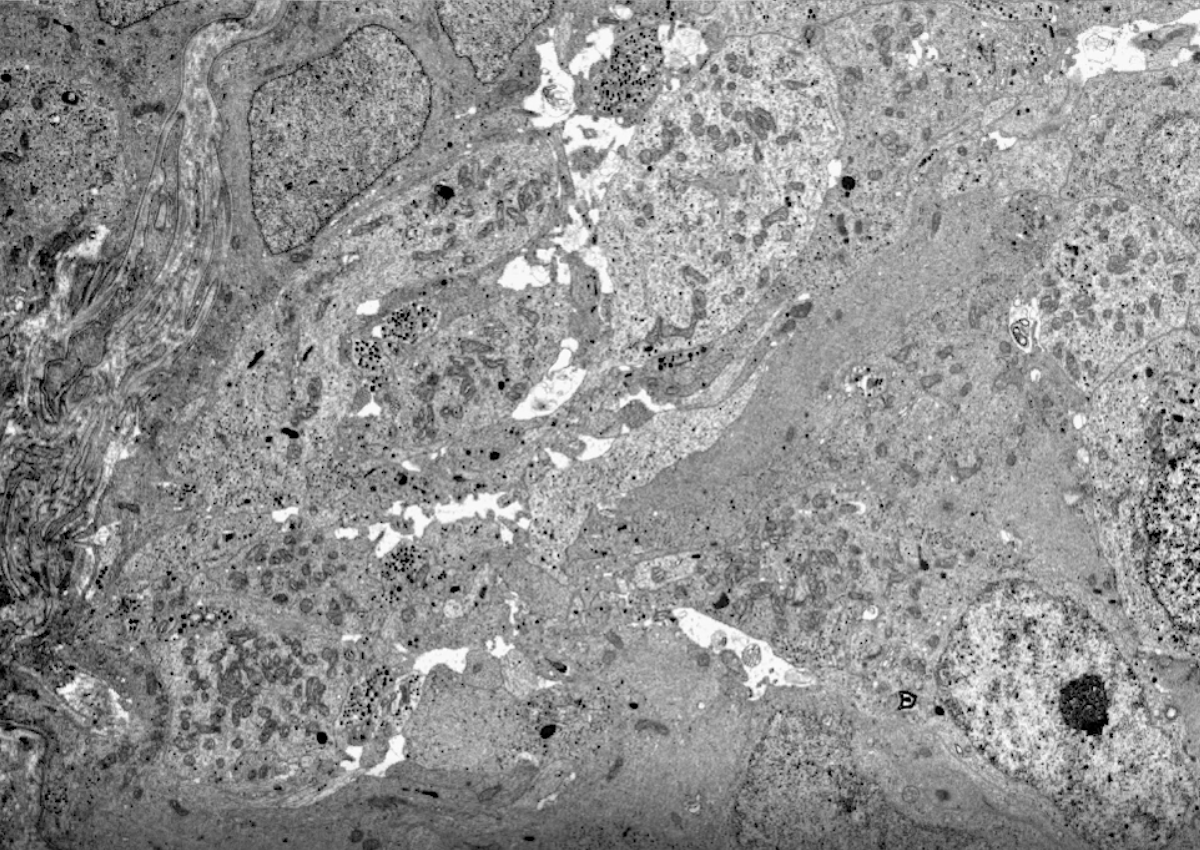

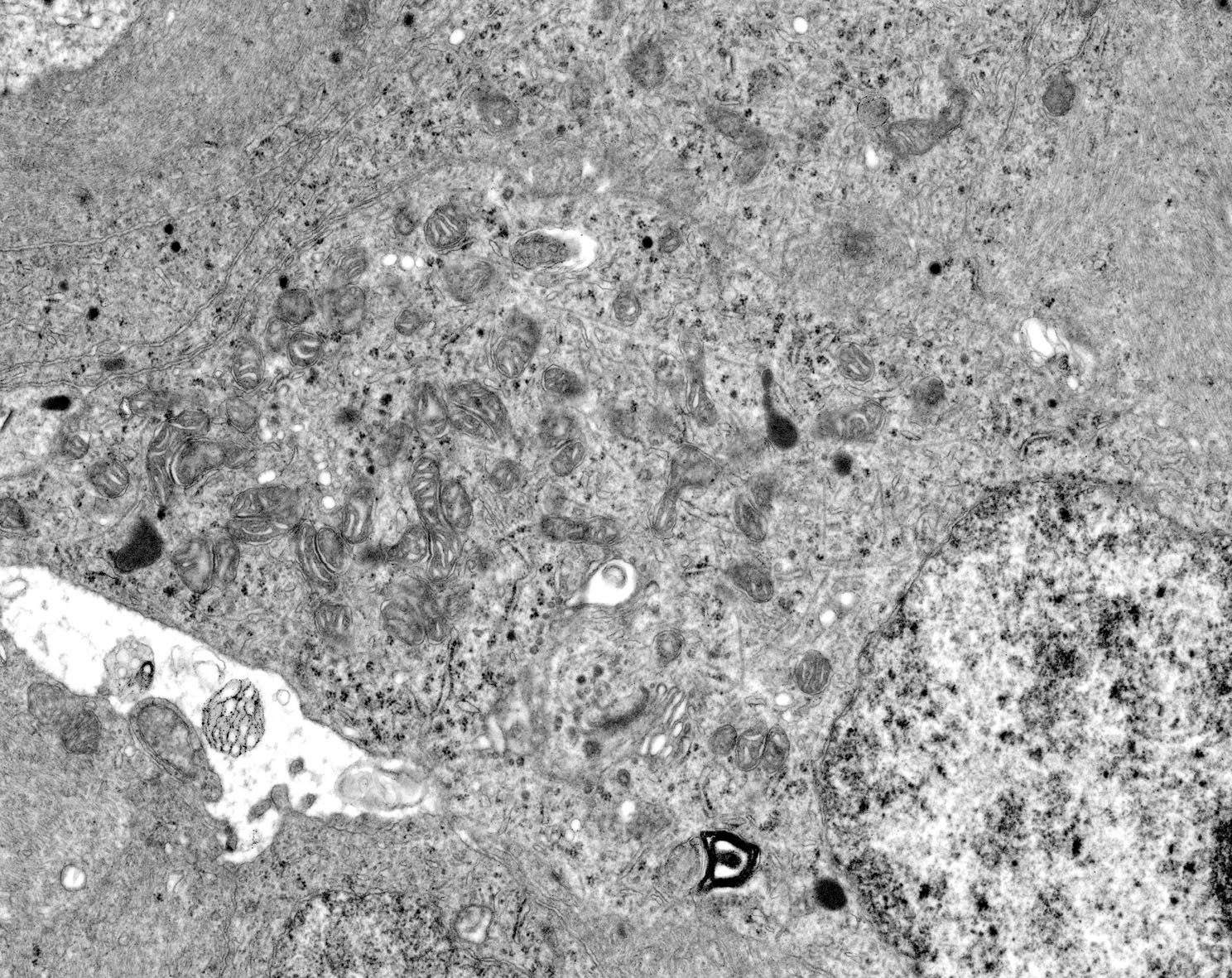

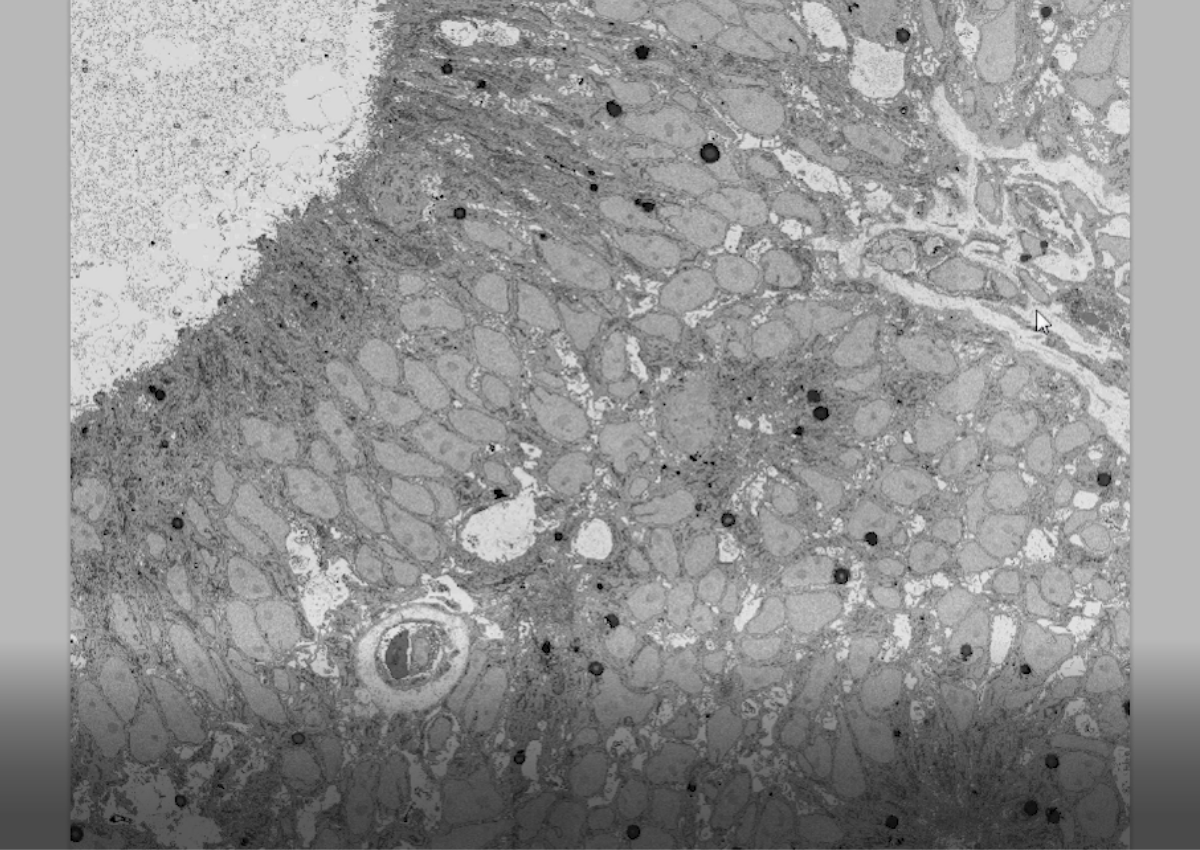

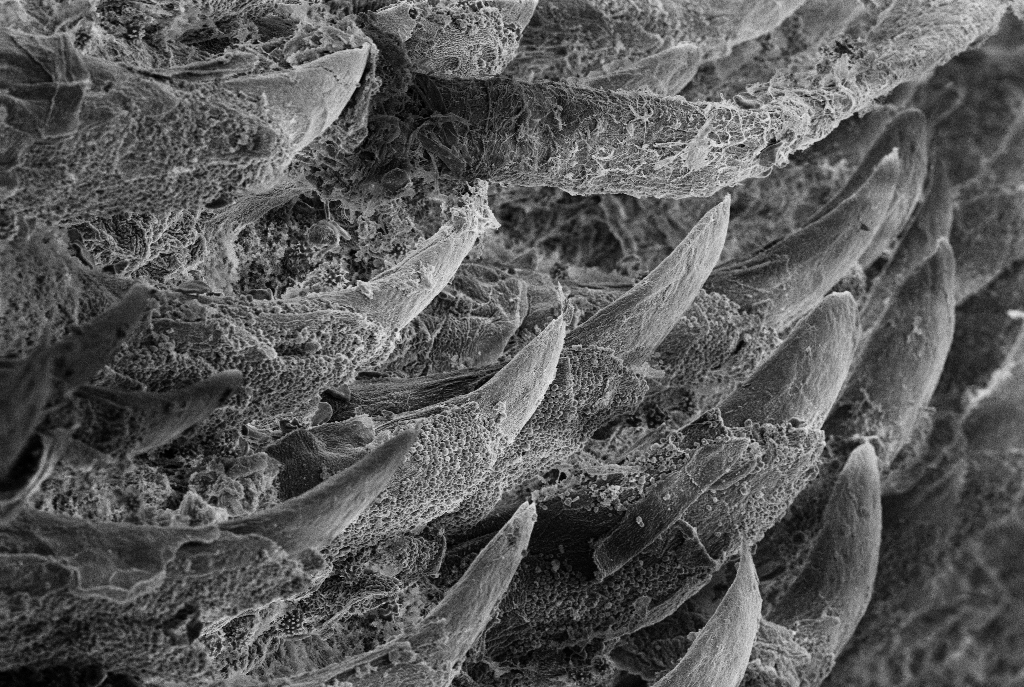

Mikroskop umożliwia obrazowanie ukształtowania powierzchni próbki, ultrastruktury komórek i tkanek za pomocą detekcji elektronów wstecznie rozproszonych (z powierzchni skrawka umieszczonego na waflu krzemowym lub innym podłożu) oraz  ultrastruktury komórek i tkanek za pomocą elektronów przechodzących (STEM). Umożliwia obrazowanie dużych obszarów preparatu, obrazowania metodą Array Tomography oraz obrazowanie korelacyjne.

Praca aparatu

Filmy

Zdjęcie

Charakterystyka aparatu

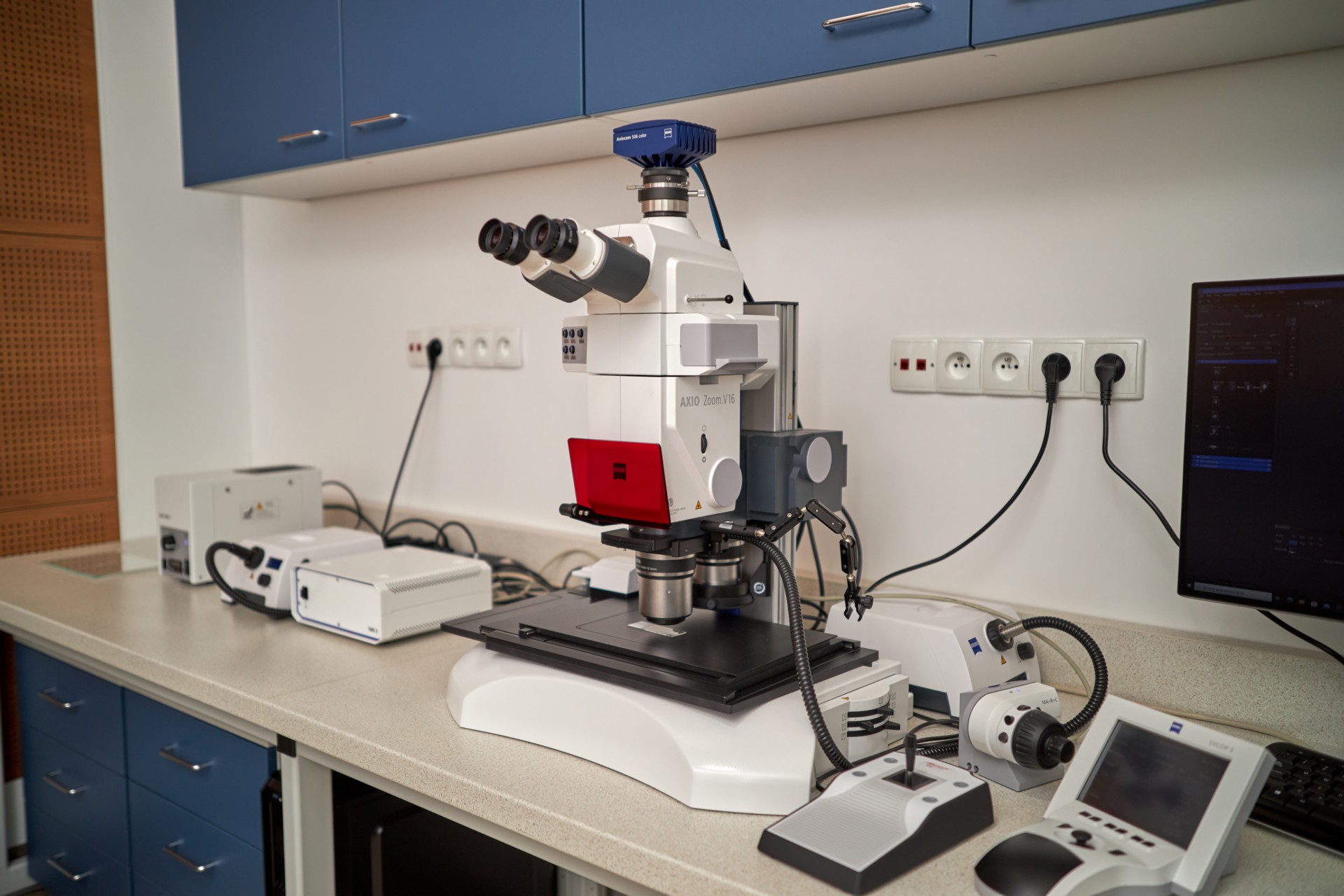

Mikroskop wyposażony w układ optyczny apochromatyczny typu mono-zoom z automatyczną zmianą powiększenia głowicy w zakresie 0,7 – 11x, obiektywem 1x oraz 2,3x, automatycznym przesuwem stolika w osiach X, Y w zakresie 150 x 100 mm, automatyką przesuwu w osi Z, oświetlaczem światła przechodzącego i odbitego, oświetlaczem do epifluorescencji oraz kolorową kamerą cyfrową o rozdzielczości 6 mln pikseli.

Możliwości badawcze

Mikroskop umożliwia obrazowanie powierzchni obiektów przestrzennych ze zwiększoną głębią ostrości, obrazowanie techniką epifluorescencji oraz automatyczną rejestrację wafli krzemowych przeznaczonych do badań w SEM. Oprogramowanie pozwala na korelację obrazów pomiędzy mikroskopem optycznym Axio Zoom.V16 a mikroskopem elektronowym skaningowym Gemini 450.

Charakterystyka aparatu

System do usuwania kolejnych warstw próbki za pomocą noża diamentowego i seryjnego obrazowania ultrastrukturalnego, przystosowany do pracy w mikroskopie elektronowym skaningowy Gemini 450 firmy Zeiss. Pozwala na usuwanie warstw materiału o grubości poniżej 30 nm i tworzenie pojedynczych obrazów o wielkości 32 000 x 24 000 pikseli. System współpracuje z detektorem OnPoint firmy Gatan o bardzo wysokiej wydajności i jakości obrazowania. Jest wyposażony w układ nastrzyku azotu na próbkę w celu ograniczania  elektryzowania się próbek o niskim przewodnictwie.

Możliwości badawcze

System pozwala na wysokorozdzielcze trójwymiarowe obrazowanie ultrastruktury komórek i tkanek metodą „Serial Block Face Imaging” czyli poprzez skrawanie próbki w komorze mikroskopu elektronowego skaningowego i obrazowanie kolejno odsłanianych warstw. Kompensacja ładunków elektrycznych poprzez iniekcję małych ilości azotu pozwala obrazowanie próbek o niskim przewodnictwie elektrycznym, np. próbek z dużą ilością pustych przestrzeni wypełnionych żywicą.

Charakterystyka aparatu

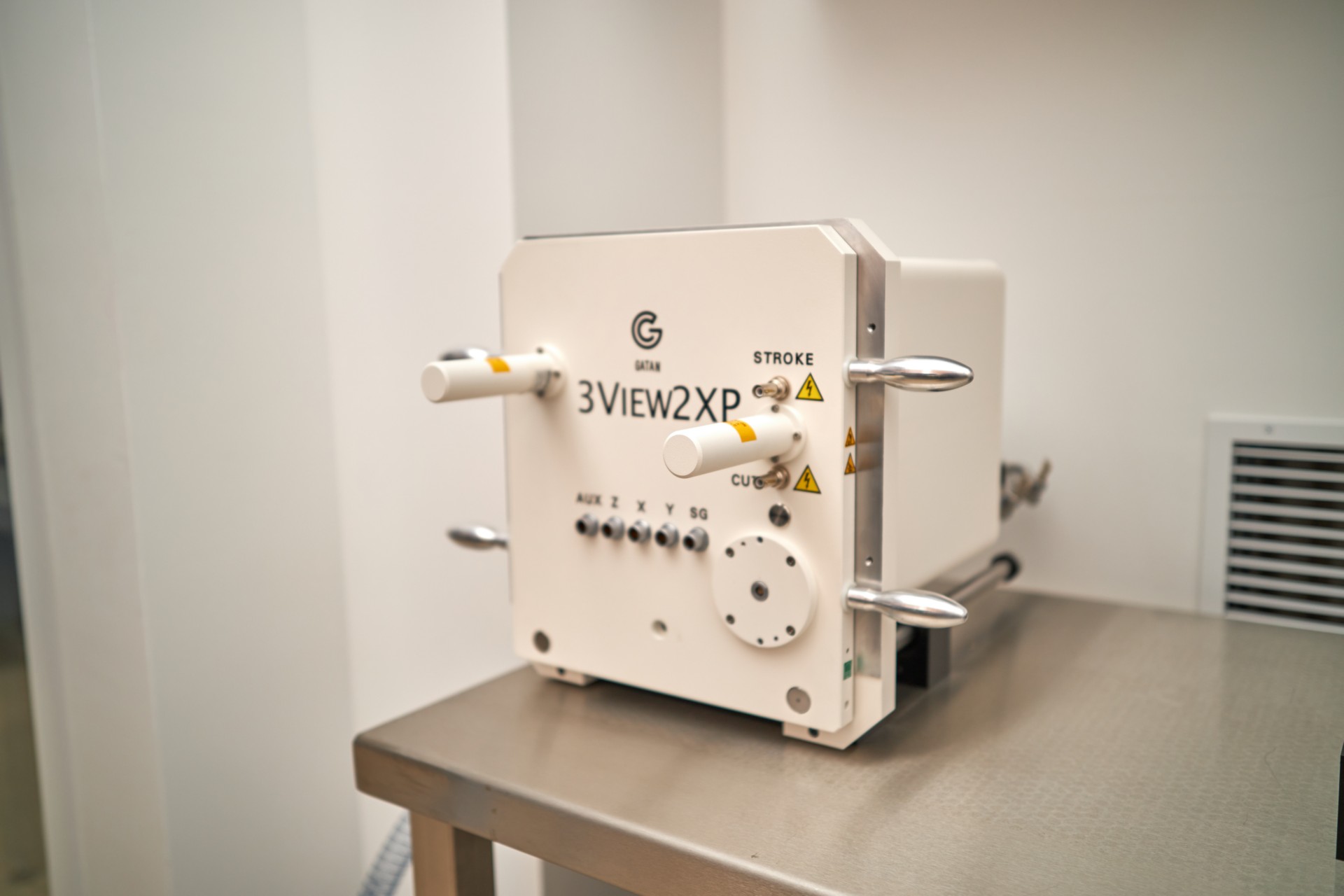

System do usuwania kolejnych warstw próbki za pomocą noża diamentowego i seryjnego obrazowania ultrastrukturalnego, przystosowany do pracy w mikroskopie elektronowym skaningowym Gemini 450 firmy Carl Zeiss. Pozwala na usuwanie warstw materiału o grubości poniżej 30 nm i tworzenie pojedynczych obrazów o wielkości 32 000 x 24 000 pikseli.

System współpracuje z detektorem OnPoint firmy Gatan o bardzo wysokiej czułości i jakości obrazowania. Jest wyposażony w układ nastrzyku azotu na próbkę w celu ograniczania elektryzowania się próbek o niskim przewodnictwie

Możliwości badawcze

System pozwala na wysokorozdzielcze trójwymiarowe obrazowanie ultrastruktury komórek i tkanek metodą „Serial Block Face Imaging”, czyli poprzez skrawanie próbki w komorze mikroskopu elektronowego skaningowego i obrazowanie kolejno odsłanianych warstw. Kompensacja ładunków elektrycznych poprzez iniekcję małych ilości azotu pozwala na obrazowanie próbek o niskim przewodnictwie elektrycznym, np. próbek z dużą ilością pustych przestrzeni wypełnionych żywicą.

Charakterystyka aparatu

Wysokorozdzielczy mikroskop elektronowy skaningowy z termiczną emisją polową, dwukondensorowym układem soczewek, systemem deceleracji, przystosowany do pracy w warunkach zmiennej próżni od 5 do 500 Pa.

W mikroskopie są zainstalowane:
1) zewnątrzkolumnowe detektory elektronów wtórnych SE2 oraz VPSE firmy Zeiss,
2) zewnątrzkolumnowe detektory elektronów wstecznie rozproszonych BSD4 firmy Zeiss oraz OnPoint firmy Gatan,
3) wewnątrzkolumnowe detektory elektronów wtórnych i wstecznie rozproszonych,
4) detektor elektronów przechodzących STEM firmy Zeiss. Mikroskop sprzężony jest z system ATLAS firmy Carl Zeiss.

Możliwości badawcze

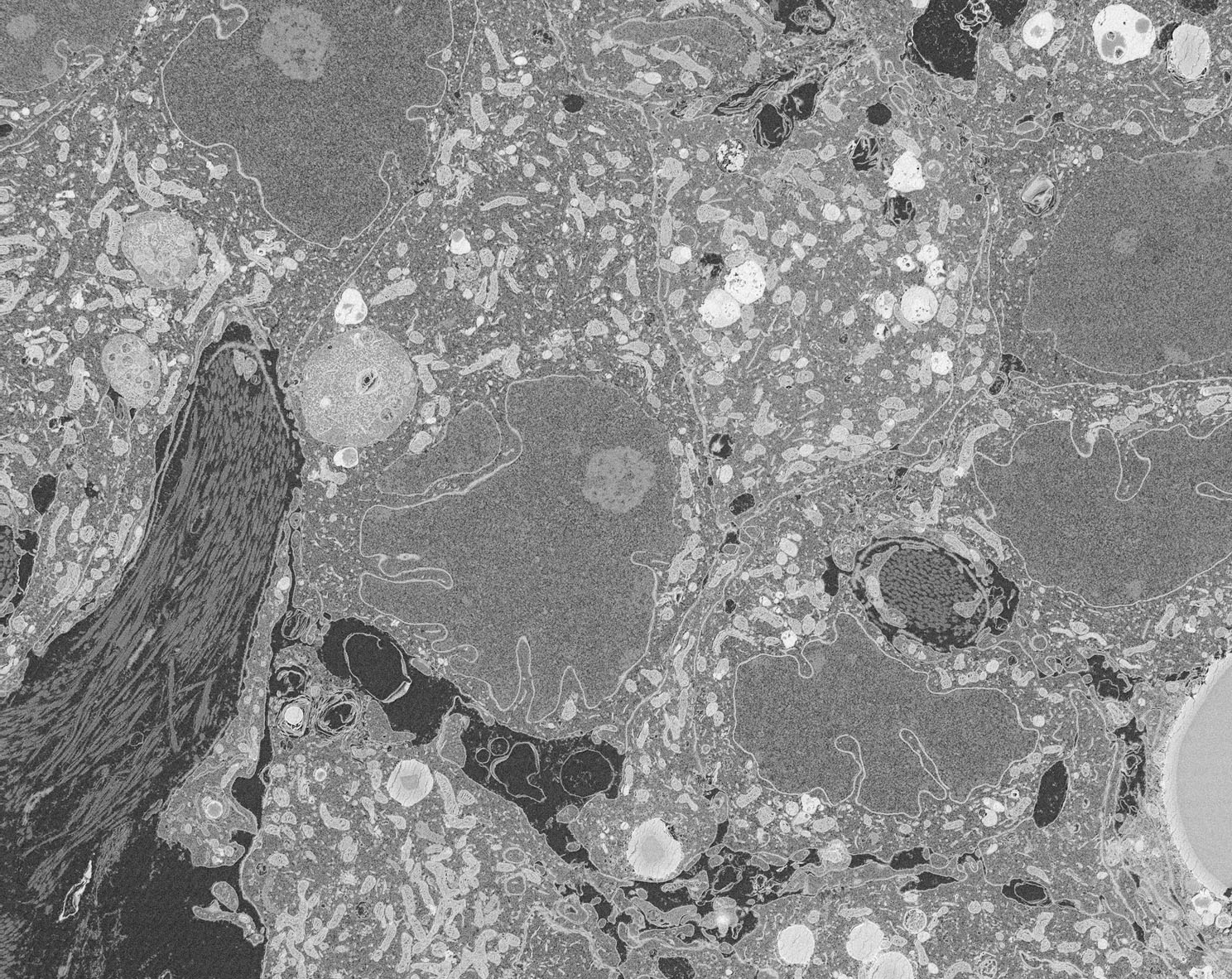

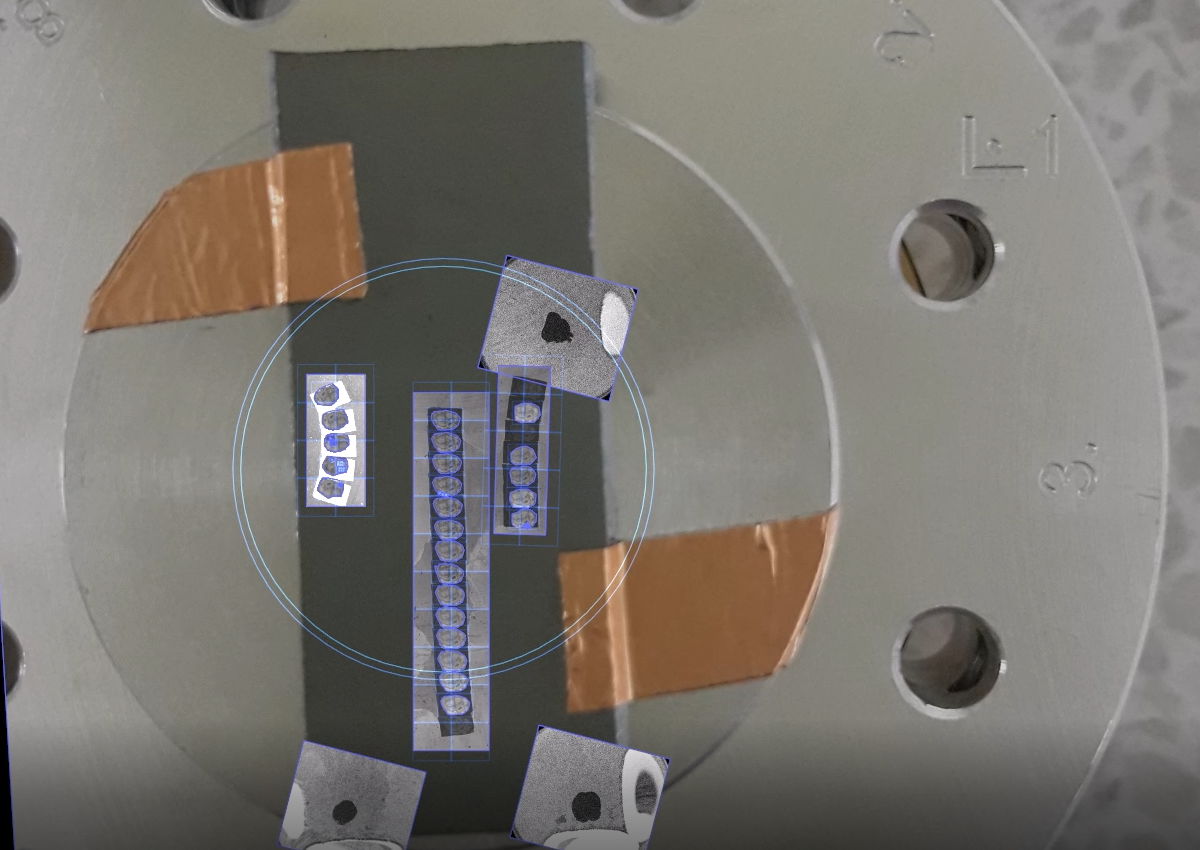

Mikroskop umożliwia obrazowanie ukształtowania powierzchni próbki, ultrastruktury komórek i tkanek za pomocą detekcji elektronów wstecznie rozproszonych (z powierzchni skrawka umieszczonego na waflu krzemowym lub innym podłożu) oraz detekcji elektronów przechodzących (STEM). Umożliwia obrazowanie dużych obszarów preparatu, wysokorozdzielcze trójwymiarowe obrazowanie ultrastruktury komórek i tkanek metodą Array Tomography oraz obrazowanie korelacyjne.

Praca aparatu

Filmy

Zdjęcie

Charakterystyka aparatu

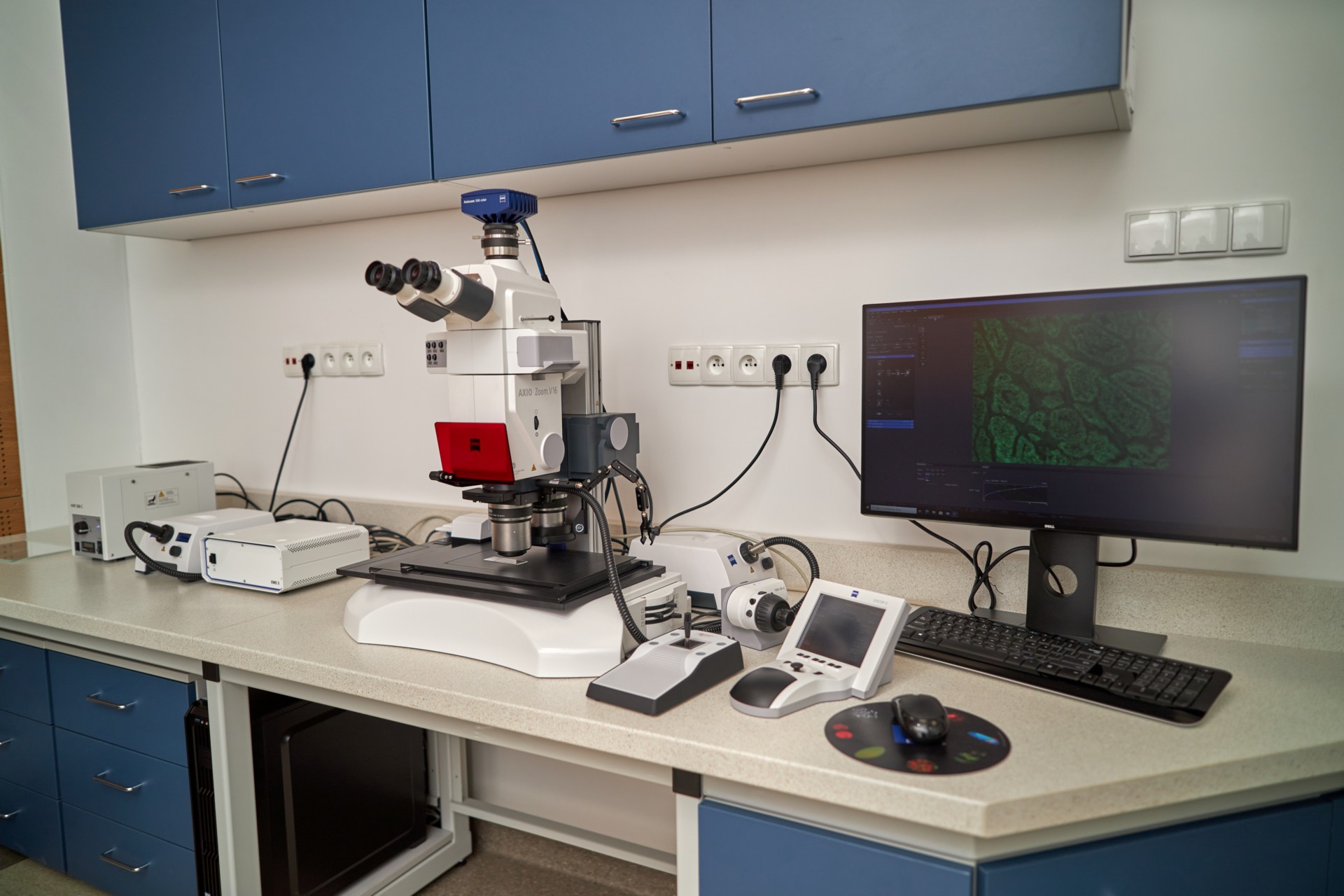

Mikroskop wyposażony w układ optyczny apochromatyczny typu mono-zoom z automatyczną zmianą powiększenia głowicy w zakresie 0,7 – 11x, obiektywem 1x oraz 2,3x, automatycznym przesuwem stolika w osiach X, Y w zakresie 150 x 100 mm, automatyką przesuwu w osi Z, oświetlaczem światła przechodzącego i odbitego, oświetlaczem do epifluorescencji oraz kolorową kamerą cyfrową o rozdzielczości 6 mln pikseli.

Możliwości badawcze

Mikroskop umożliwia obrazowanie powierzchni obiektów przestrzennych ze zwiększoną głębią ostrości, obrazowanie techniką epifluorescencji oraz automatyczną rejestrację wafli krzemowych przeznaczonych do badań w SEM. Oprogramowanie pozwala na korelację obrazów pomiędzy mikroskopem optycznym Axio Zoom.V16 a mikroskopem elektronowym skaningowym Gemini 450.

Charakterystyka aparatu

System do usuwania kolejnych warstw próbki za pomocą noża diamentowego i seryjnego obrazowania ultrastrukturalnego, przystosowany do pracy w mikroskopie elektronowym skaningowy Gemini 450 firmy Zeiss. Pozwala na usuwanie warstw materiału o grubości poniżej 30 nm i tworzenie pojedynczych obrazów o wielkości 32 000 x 24 000 pikseli. System współpracuje z detektorem OnPoint firmy Gatan o bardzo wysokiej wydajności i jakości obrazowania. Jest wyposażony w układ nastrzyku azotu na próbkę w celu ograniczania  elektryzowania się próbek o niskim przewodnictwie.

Możliwości badawcze

System pozwala na wysokorozdzielcze trójwymiarowe obrazowanie ultrastruktury komórek i tkanek metodą „Serial Block Face Imaging” czyli poprzez skrawanie próbki w komorze mikroskopu elektronowego skaningowego i obrazowanie kolejno odsłanianych warstw. Kompensacja ładunków elektrycznych poprzez iniekcję małych ilości azotu pozwala obrazowanie próbek o niskim przewodnictwie elektrycznym, np. próbek z dużą ilością pustych przestrzeni wypełnionych żywicą.

Charakterystyka aparatu

Automatyczny skaner z możliwością jednoczesnego załadunku 250 standardowych preparatów histologicznych, wyposażony w oświetlacz pola jasnego oraz źródło światła do wzbudzania fluorescencji typu „solid state light” o zakresie spektrum od 380 do 680 nm, filtry do barwników DAPI, FITC, TRITC, Texas Red, mCherry, Cy5 oraz obiektywy o powiększeniu 20x i 40x.

Możliwości badawcze

Skaner umożliwia digitalizację preparatów mikroskopowych  w świetle przechodzącym oraz we fluorescencji, z użyciem obiektywów powiększających 20x oraz 40x.  Wielkość piksela w skanie jest mniejsza niż 0,2 mikrometra przy obrazowaniu z użyciem obiektywu o pow. 40x. We fluorescencji możliwa jest rejestracja wielokanałowa. Skaner pozwala na zbieranie stosów obrazów z preparatu i ich konwersję na obraz o rozszerzonej ostrości. Oprogramowanie do przeglądania obrazów (nie wymaga licencji) pozwala na wykonywanie podstawowych pomiarów morfometrycznych (długość, obwód, powierzchnia) oraz zapis fragmentów skanów w jakości publikacyjnej.
